Jenis Kabel LAN

Apa saja jenis kabel LAN yang ada saat ini? Berikut adalah beberapa jenisnya, fungsi, serta kelebihan dan kekurangannya masing-masing.

Kabel ethernet atau juga disebut sebagai kabel LAN pada awalnya ditemukan oleh Robert Melancton Metcalfe dan para peneliti di Xerox PARC.

Kabel ethernet ini memiliki kelebihan mampu menghubungkan sistem jaringan dengan kecepatan tinggi.

Jenis-jenis Kabel LAN

Seiring berkembangnya teknologi, kabel LAN juga semakin berkembang menyesuaikan diri dengan kondisi yang ada.

Saat ini, kabel LAN memiliki banyak fungsi seperti menghubungkan printer, berbagi data, menghubungkan antar komputer, dan sebagainya. Tapi apakah Anda sudah tahu apa saja jenis kabel LAN itu?

Berapa Jenis Kabel LAN?

Ada 3 jenis kabel LAN, yaitu:

  1. Coaxial.
  2. Twisted Pair (UTP/STP).
  3. Fiber Optic.

Berikut inilah deskripsi dan penjelasan fungsinya masing-masing serta berbagai kelebihan dan kekurangannya.

1. Coaxial

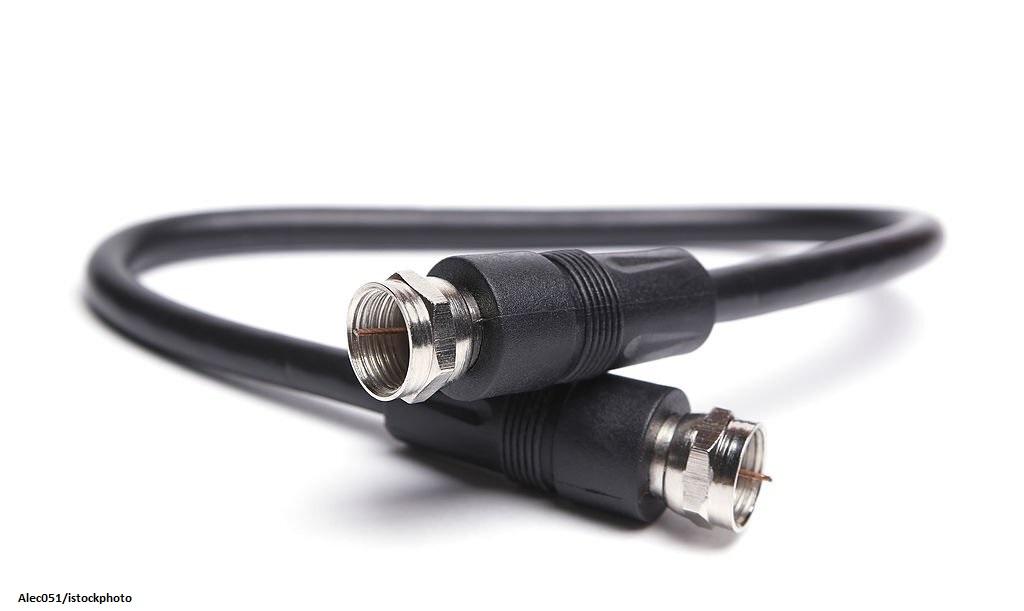

Jenis Kabel LAN Coaxial
Kabel Coaxial

Jenis coaxial berfungsi untuk membawa sinyal listrik frekuensi tinggi.

Kabel ini menggunakan tembaga yang memiliki pelindung dan insulasi yang menutupi konduktor dan sering digunakan dalam jaringan komputer dan untuk mengirimkan layanan TV kabel ke pengguna akhir.

Dikenalkan pada awal tahun 1940-an dan sejak itu sering digunakan dalam layanan komunikasi data baseband dan broadband. Kecepatan transmisi maksimumnya adalah 10 Mbps.

Dalam penggunaannya di jaringan komputer, saat ini kabel coaxial sudah mulai ditinggalkan. Tujuan awal pembuatan jenis kabel coaxial memang sebenarnya bukan untuk jaringan internet.

Dulunya memang tidak ada kabel khusus untuk menghubungkan jaringan komputer sehingga jenis coaxial terpaksa digunakan. Kelebihan kabel ini murah dan memiliki daya tahan yang sangat bagus.

Sedangkan jenis konektor yang kompatibel dengan jenis kabel LAN coaxial adalah BNC (Bayonet Neil Concelman), N series, Tipe F, SMA (SubMiniature version A), dan TNC (Threaded Neil Concelman).

2. Twisted Pair

Kabel twisted pair adalah jenis kabel tembaga yang dibuat dengan menyatukan dua kabel berinsulasi terpisah dalam pola yang dipelintir bersamaan dan mengelilingi satu sama lain yang diisolasi dengan senyawa polimer dielektrik.

Kenapa dipelintir? Tujuannya adalah meningkatkan kompatibilitas elektromagnetik.

Semua transmisi rentan terhadap noise, interferensi, dan crosstalk. Saat kabel dipelintir, beberapa bagian dari sinyal noise searah dengan sinyal data sementara bagian lainnya berlawanan arah.

Pelintiran ini membantu meredam efek magnetik pada kabel, dan gelombang eksternal ditiadakan karena lilitan yang berbeda.

Hasilnya, dengan teknik pelintiran ini noise akan mudah diredam.

Ada dua jenis kabel LAN twisted pair yaitu:

  • Unshielded Twisted Pair (UTP).
  • Shielded Twisted Pair (STP).

A. Unshielded Twisted Pair (UTP)

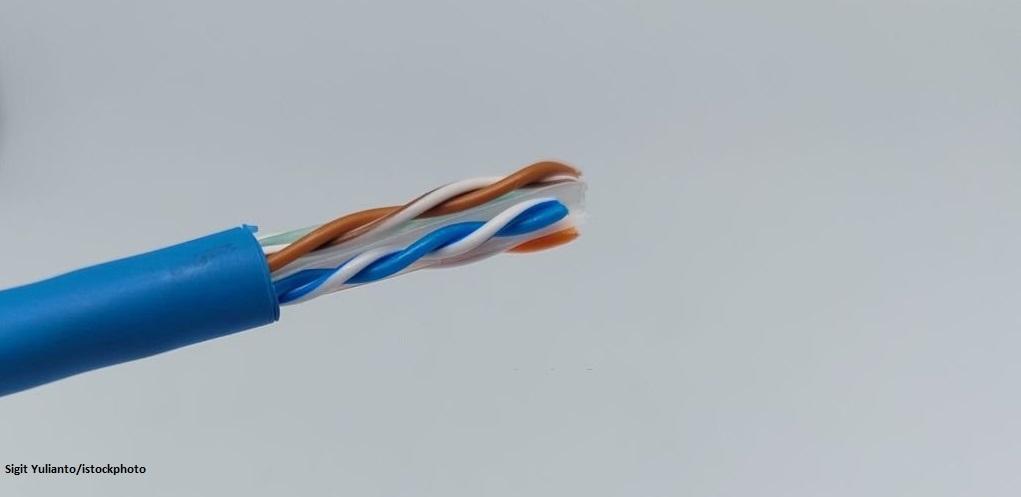

Jenis Kabel LAN
Kabel UTP

Unshielded Twisted Pair (UTP) sesuai dengan namanya berarti kabel ini tidak memiliki pelindung bungkus foil atau layar pelindung yang dikepang, yang membuat diameter kabel lebih kecil.

Kabel ini ditutupi oleh selubung plastik sehingga membuatnya tipis dan mudah untuk dirutekan melalui ruang yang paling sempit.

Kabel UTP lebih populer karena murah, mudah dipasang, dan fleksibel. Dan tentunya juga mendukung kecepatan transfer data mencapai 1 gigabit per second (Gbps) dengan jarak maksimal 100 meter.

Apa kekurangan kabel UTP?
  • Hanya bisa digunakan panjang maksimal 100 meter.
  • Memiliki bandwidth terbatas untuk mentransmisikan data.
  • Tidak menyediakan koneksi aman untuk transmisi data melalui jaringan.

B. Shielded Twisted Pair (STP)

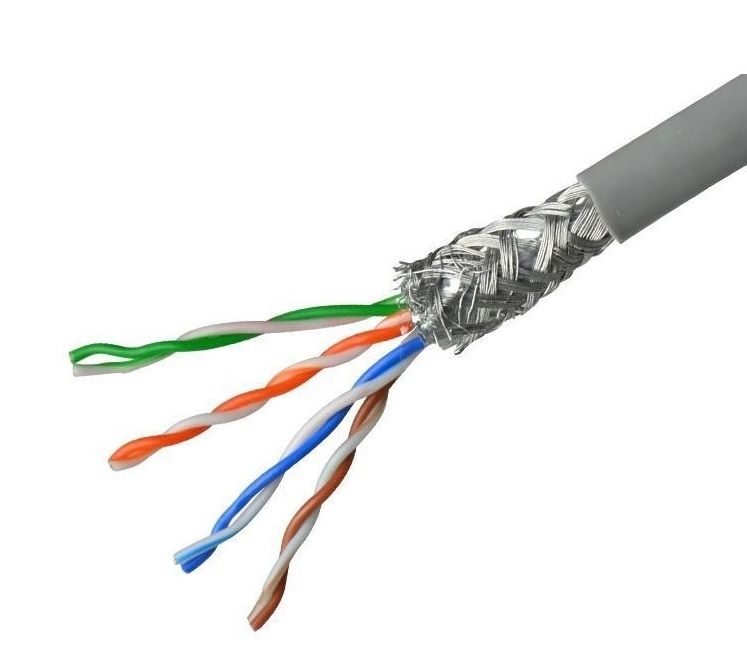

Jenis Kabel LAN
Kabel STP

Kabel ini menggunakan pelindung yang biasanya terbuat dari aluminium foil sehingga mampu melindungi sinyal kabel dari interferensi sinyal dan noise, sehingga mengirimkan data lebih cepat.

Kabel STP ini lebih kuat dan tahan lama serta sangat ideal digunakan di lingkungan industri dengan interferensi elektromagnetik tingkat tinggi, seperti pabrik dengan peralatan elektronik besar.

Kabel STP mendukung kecepatan transfer data hingga 100 megabits per second (Mbps) dengan jarak ideal maksimal 100 meter.

C. Kategori Kabel Twisted Pair

KategoriKecepatan Maksimal Transfer DataBandwidth
Cat11 Mbps1.4 MHz
Cat24 Mbps4 MHz
Cat310 Mbps16 MHz
Cat416 Mbps20 MHz
Cat5100 Mbps100 MHz
Cat5e1 Gbps100 MHz
Cat61 Gbps100 MHz
Cat6a10 Gbps250 MHz
Cat710 Gbps600 MHz
Cat7a10 Gbps1 GHz
Cat8Cat8.1: 25 Gbps
Cat8.2: 40 Gbps
2 GHz

Kabel twisted pair menggunakan konektor jenis RJ-45.

Apa Kepanjangan RJ45? Kepanjangannya adalah Registered Jack-45 yang dimaksudkan untuk memberi kode pola pengkabelan jack, bukan karakteristik fisiknya.

3. Fiber Optic

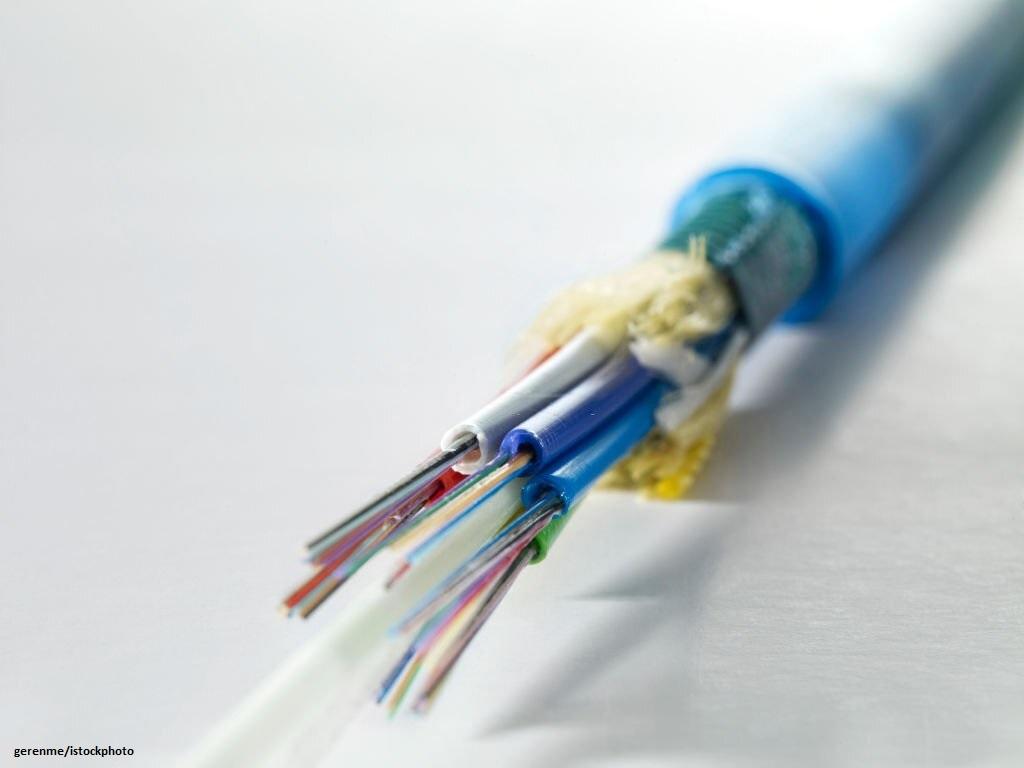

Jenis Kabel LAN
Kabel Fiber Optic

Jenis kabel fiber optic berisi beberapa hingga ratusan serat optik di dalam casing plastik yang biasanya terbuat dari PVC atau teflon.

Kabel ini mentransfer sinyal data dalam bentuk cahaya hingga jarak ratusan kilometer.

Serat optik ini mentransmisikan “data” dengan cahaya di mana sinyal cahaya diterjemahkan sebagai data.

Sinyal dalam bentuk cahaya ini bebas dari interferensi sehingga mampu membawa informasi dengan kecepatan tinggi tanpa gangguan.

Ada dua jenis kabel fiber optic, yaitu:

  • SMF (Single-mode fiber): menggunakan satu sinar cahaya tunggal untuk mengirimkan data, digunakan untuk transmisi jarak jauh.
  • MMF (Multi-mode Fiber): menggunakan banyak sinar cahaya untuk mengirimkan data, relatif lebih murah.

Baca juga: Perangkat Jaringan Komputer

Pertanyaan

Apa Fungsi Warna Pada Kabel LAN?

Setiap kabel LAN twisted pair memiliki empat pasang kabel dengan warna berbeda yaitu biru/putih, oranye/putih, hijau/putih, dan coklat/putih.

Fungsi warna ini adalah untuk membantu mengidentifikasi pasangan mana yang sedang Anda kerjakan.

Warna ini sangat berguna sebagai panduan ketika Anda menyusun kabel crossover atau straight through.

Apa Perbedaan Antara Kabel LAN Cat 5 dan 6?

Perbedaan utamanya ada pada kecepatan transfer data. Cat5 dan Cat5e mendukung kecepatan transfer data mencapai 1 Gbps dan bandwidth 100 MHz.

Sedangkan Cat6 mendukung transfer data mencapai 10 Gbps dengan bandwidth 250 MHz.

Kabel LAN Paling Bagus Cat Berapa?

Kabel cat7, paling tahan lama dan mendukung bandwidth yang lebih tinggi dan kecepatan transmisi yang jauh lebih cepat dibandingkan cat1 hingga cat6.

Namun kategori tertinggi adalah Cat8 yang diperuntukkan khusus untuk datacenter dan kurang cocok untuk LAN.

Kabel LAN Cat6 untuk Apa?

Jenis kabel LAN cat6 cocok digunakan untuk jaringan komputer yang mencapai kecepatan transfer data hingga 1000 Mbps atau 1 Gbps.

Contohnya perusahaan atau kantor yang membutuhkan jaringan cepat dan lancar dengan banyak bandwidth untuk banyak pengguna yang mentransfer data pada waktu yang bersamaan.

Baca juga: Perbedaan LAN dan WAN

Berapa Jarak Kabel LAN?

Jarak ideal menggunakan kabel LAN adalah maksimal 100 meter. Lebih dari itu koneksi akan semakin buruk.

Makin panjang kabel tentunya akan mengurangi kecepatan koneksi.

Jika Anda ingin menyambungkan kabel LAN yang sudah mencapai 100 meter, Anda bisa menggunakan hub atau switch hub.

Apa Perbedaan Kabel UTP dan FTP?

Kabel FTP (Foil Twisted Pair) memiliki pelindung logam yang membungkus di sekeliling kabel.

Sedangkan UTP (Unshielded Twisted Pair) hanya memiliki insulasi selongsong plastik tunggal di sekitar kabel.

Apa Perbedaan Kabel LAN dan kabel UTP?

Tidak ada perbedaan antara keduanya. UTP adalah bagian dari jenis kabel LAN.

Sedangkan kabel LAN atau juga sering disebut kabel ethernet memiliki beberapa jenis kabel yang berbeda tergantung pada masa produksi dan kecepatan tarnsfer data dan bandwidth.
